图文详解高压开关柜（一）
发布者：admin 时间：2023-10-26 09:38:00

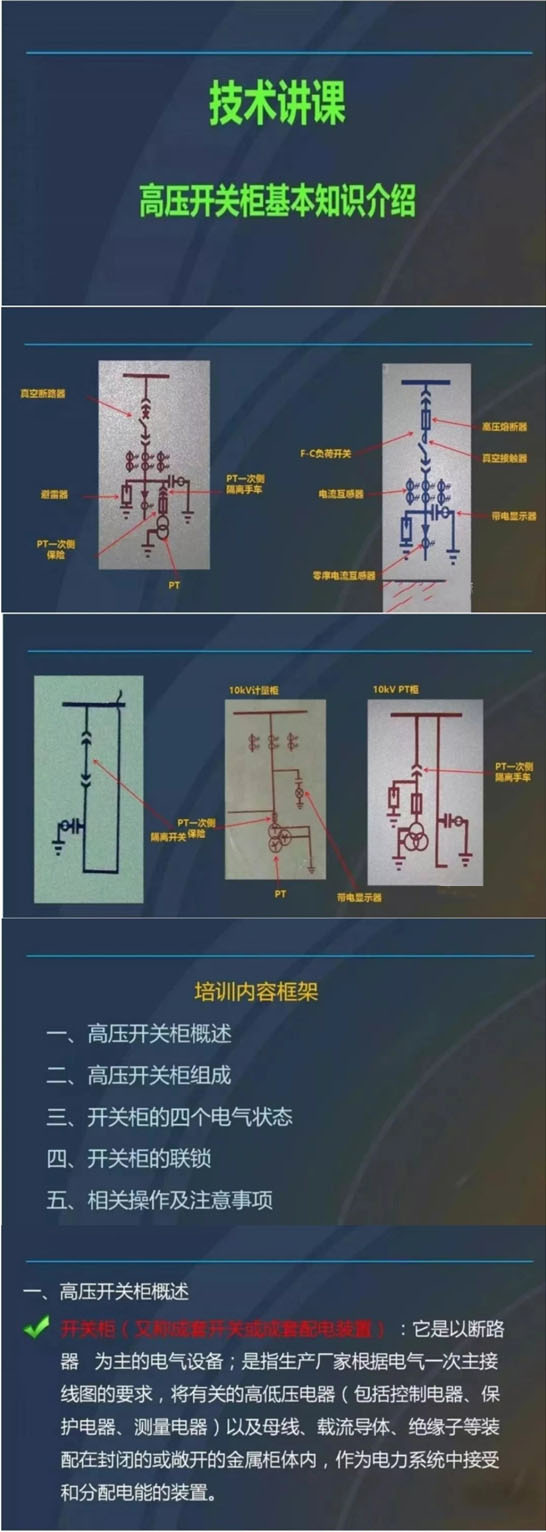

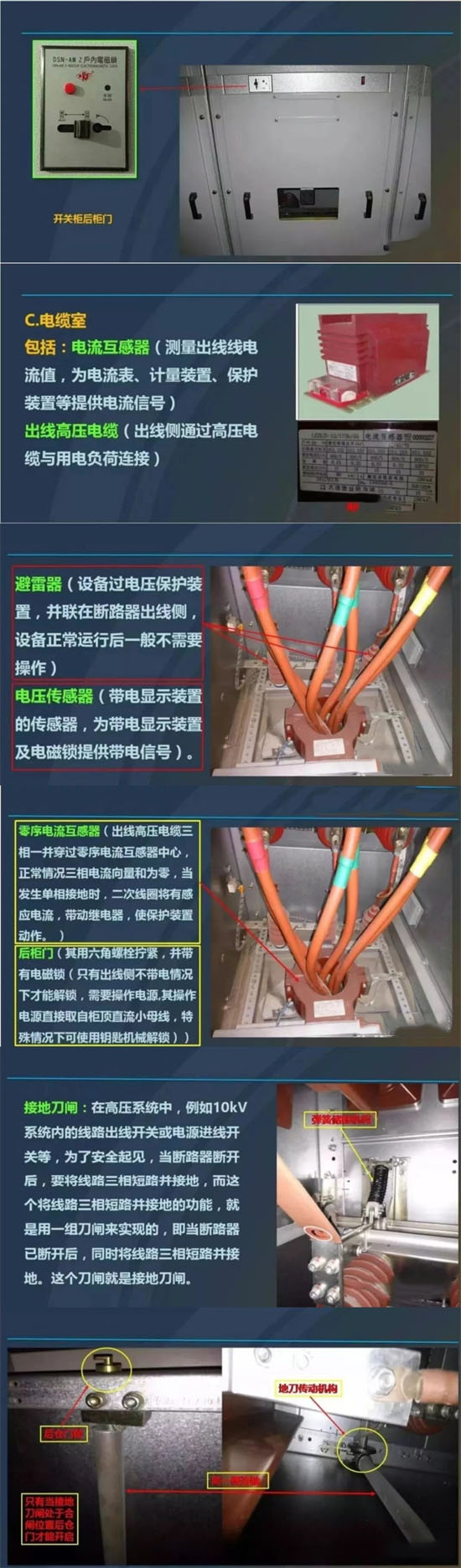

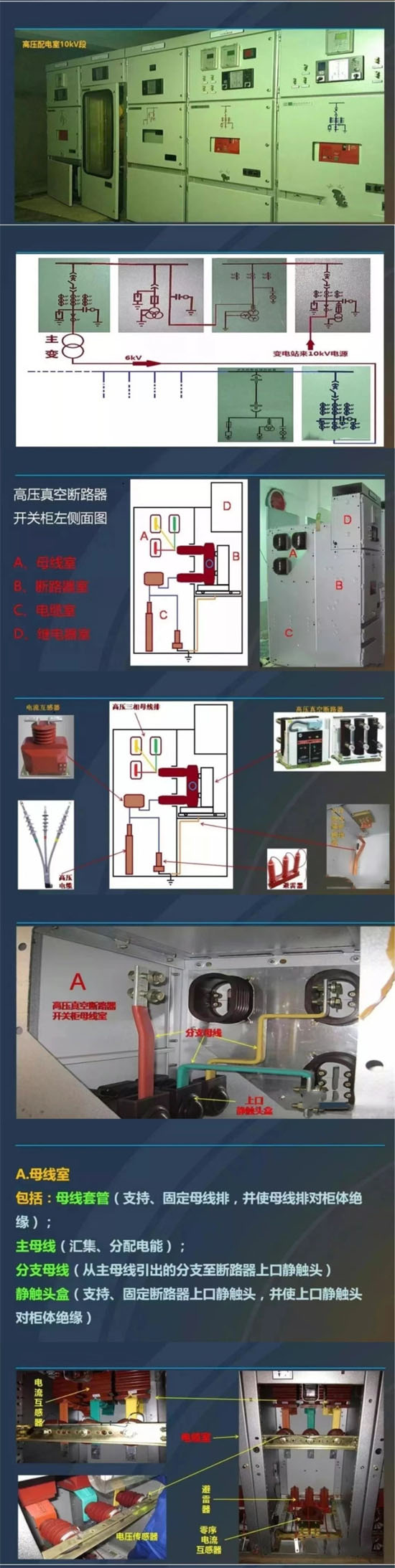

一、高压开关柜概述
开关柜(又称成套开关或成套配电装置):它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器(包括控制电器、保护电器、测量电器)以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。电气资源共享

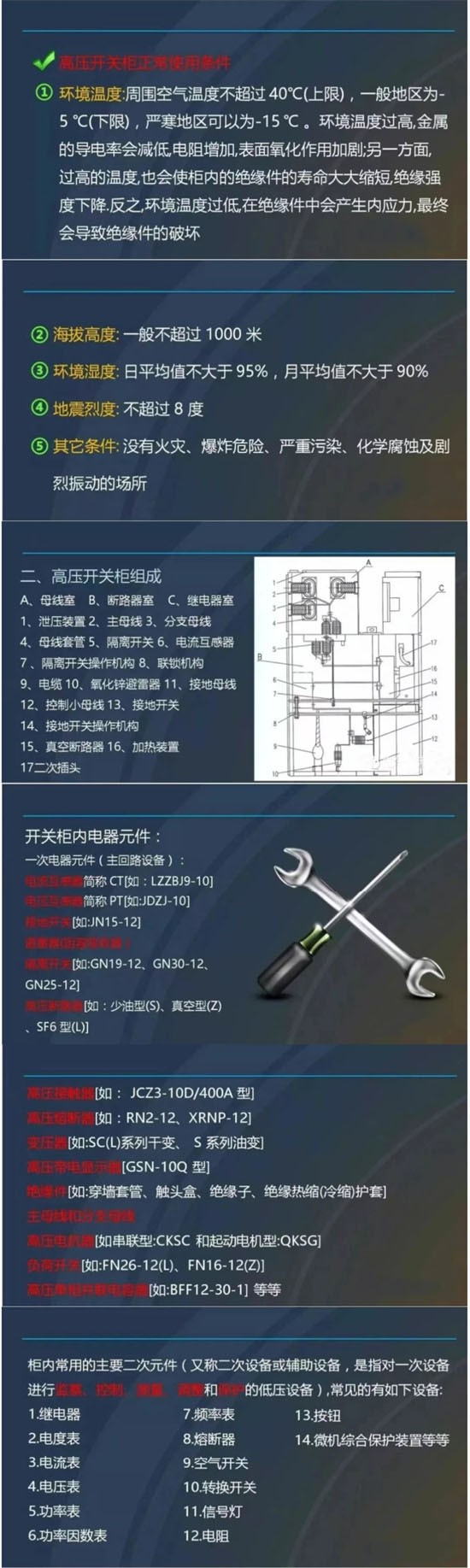

高压开关柜正常使用条件
①环境温度周围空气温度不超过40℃(上限),一般地区为-5℃(下限),严寒地区可以为-15℃。环境温度过高，金属的导电率会减低，电阻增加，表面氧化作用加剧；另一方面，过高的温度，也会使柜内的绝缘件的寿命大大缩短，绝缘强度下降.反之，环境温度过低，在绝缘件中会产生内应力，最终会导致绝缘件的破坏。

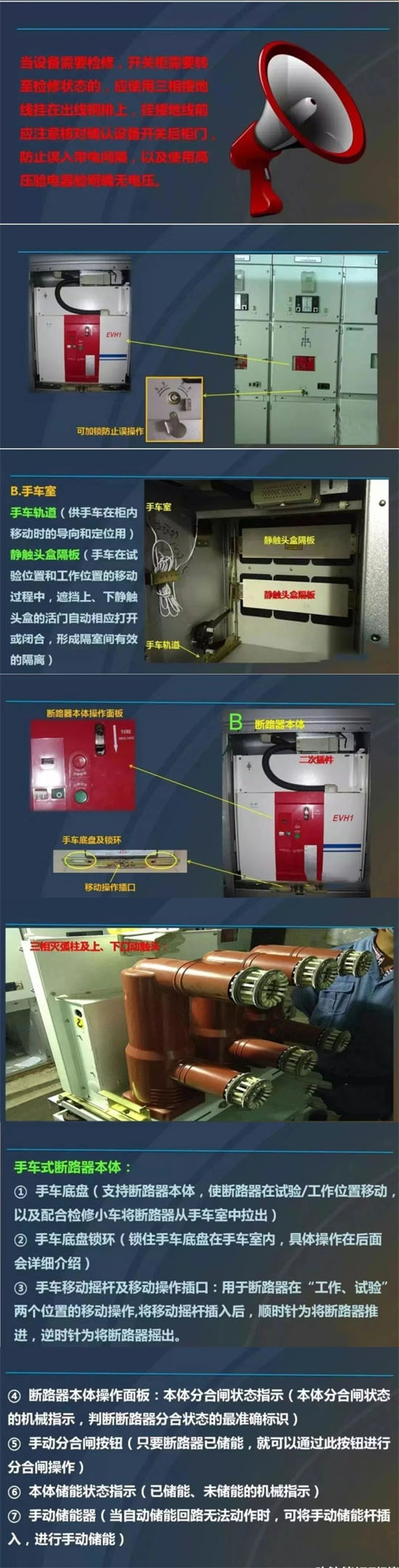

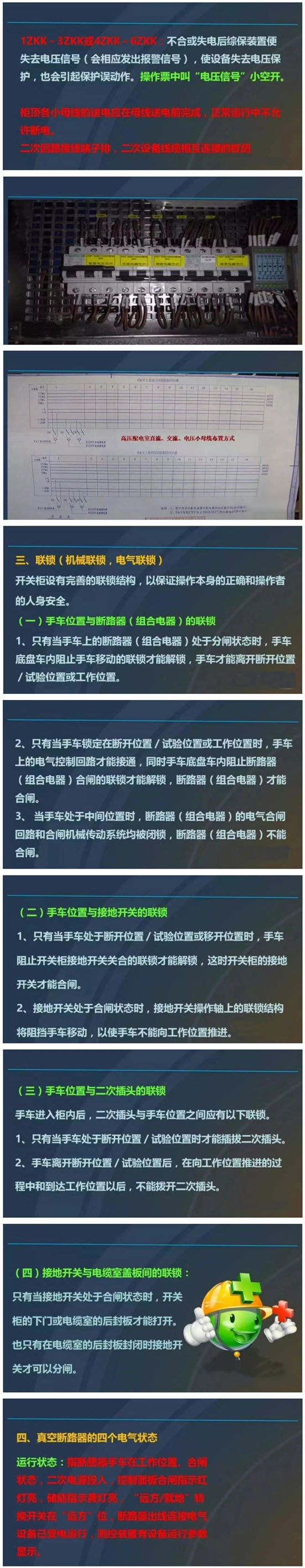

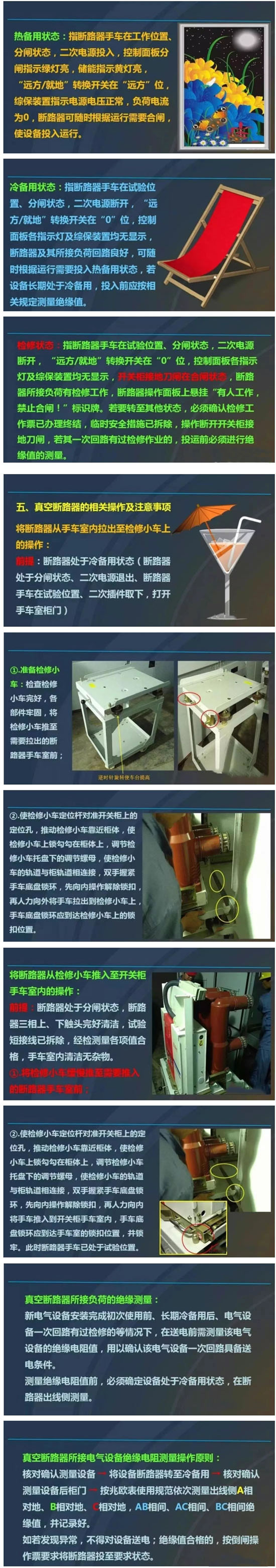

手车式断路器本体：
①手车底盘(支持断路器本体，使断路器在试验/工作位置移动，以及配合检修小车将断路器从手车室中拉出)
②手车底盘锁环(锁住手车底盘在手车室内，具体操作在后面会详细介绍)
③手车移动摇杆及移动操作插口：用于断路器在“工作、试验”两个位置的移动操作，将移动摇杆插入后，顺时针为将断路器推电气资源共享进，逆时针为将断路器摇出。
④断路器本体操作面板：本体分合闸状态指示(本体分合闸状态的机械指示，判断断路器分合状态的最准确标识)
⑤手动分合闸按钮(只要断路器已储能，就可以通过此按钮进行分合闸操作)
⑥本体储能状态指示(已储能、未储能的机械指示)
⑦手动储能器(当自动储能回路无法动作时，可将手动储能杆插入，进行手动储能)

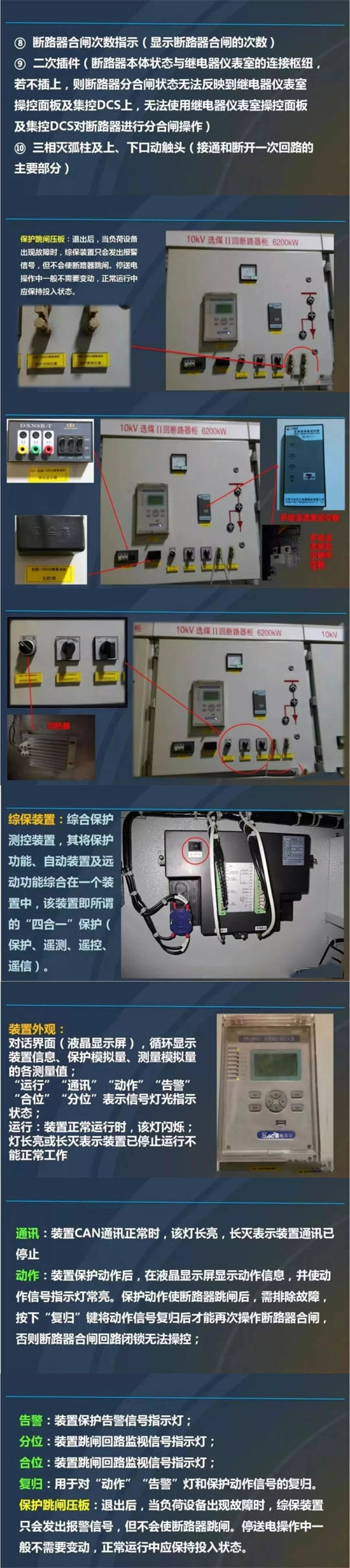

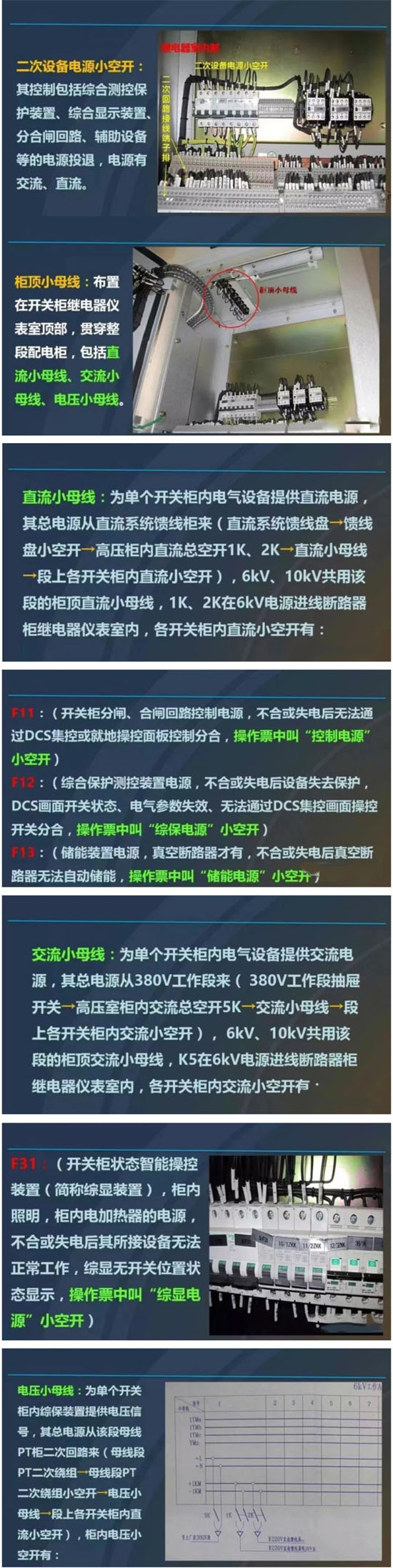

通讯：装置CAN通讯正常时，该灯长亮，长灭表示装置通讯已停止
动作：装置保护动作后，在液晶显示屏显示动作信息，并使动作信号指示灯常亮。保护动作使断路器跳闸后，需排除故障，按下“复归”键将动作信号复归后才能再次操作断路器合闸，否则断路器合闸回路闭锁无法操控；
电气资源共享
告警：装置保护告警信号指示灯；
分位：装置跳闸回路监视信号指示灯；合位：装置跳闸回路监视信号指示灯；
复归：用于对“动作”“告警”灯和保护动作信号的复归。保护跳闸压板：退出后，当负荷设备出现故障时，综保装置只会发出报警信号，但不会使断路器跳闸。停送电操作中一般不需要变动，正常运行中应保持投入状态。

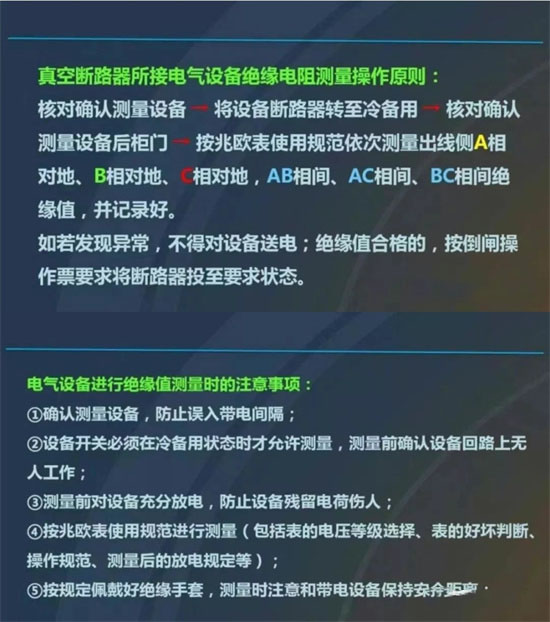

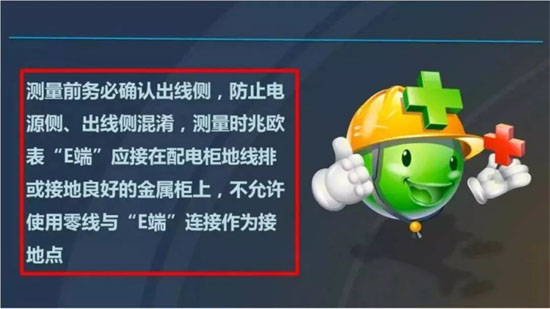

电气设备进行绝缘值测量时的注意事项：
①确认测量设备，防止误入带电间隔；
②设备开关必须在冷备用状态时才允许测量，测量前确认设备回路上无人工作；
③测量前对设备充分放电，防止设备残留电荷伤人；
④按兆欧表使用规范进行测量(包括表的电压等级选择、表的好坏判断、操作规范、测量后的放电规定等);
按拟定佩好绝缘手套，测量时注意和带电设备保持安全距离
