双层柜
发布者：admin 时间：2023-10-26 10:14:00

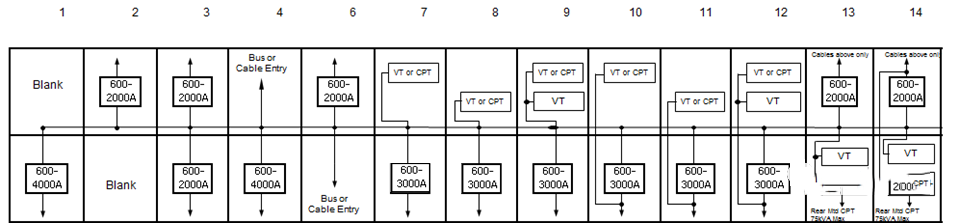

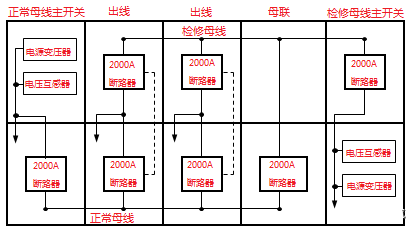

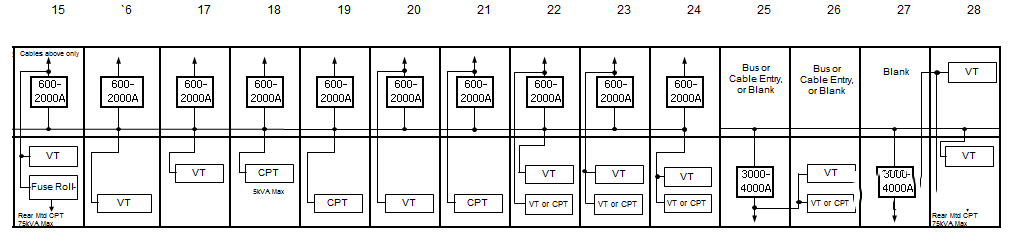

中压双层开关柜不是一个新鲜的产品，早在上世纪50年代，美国就研发了金属铠装双层移开式开关柜，上下两层双断路器，没有单独的仪表室，仪表安装在断路器室的门上，继电器、端子等安装在断路器室的两侧或上、下部，除了断路器外，还有其它功能单元如电压互感器、熔断器、电源互感器等手车单元，可以灵活的组合成配电需要的各种功能需求，如下图应用于油气项目的双母线 系统，采用双层柜则可轻松实现。
双层或者多层与中置柜只是结构的区别，其核心还是灵活配电的方式，如何将各功能单元灵活配置，而不是一定要将其定义为断路器柜、电压互感器柜、所用变柜等等，而是有机的融为一体，更方便，更柔性，更加安全可靠，更加智能环保。

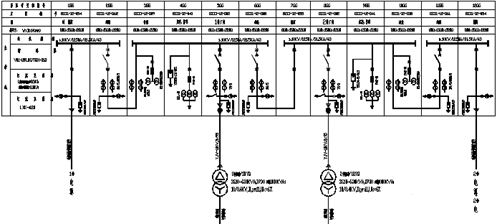

如一般单母线分段配电单线图，两个进线隔离，两个进线开关，两个计量，两个压变，一个母联一个隔离，几个出线，一般来说每一个功能就是一台柜子，而双层柜通过有机组合，柜子数量就大幅减少。双层或多层开关柜最大的问题有三个，一个是电缆连接，一个是内部电弧的压力释放，还有一个是控制电缆仪表等位置、操作检修等是否方便，这些问题不解决都会使客户很难接受双层柜。

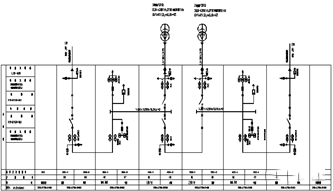

中置柜与双层柜一次系统图对比如下:

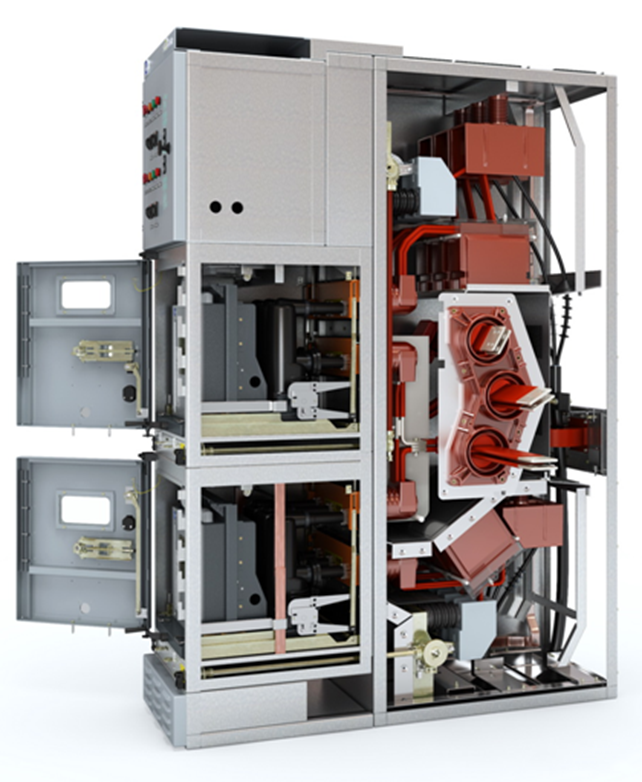

iPV-Dual双层柜设计电缆连接有单独的隔室，而电缆也有单独的密封通道，上述单线图变成双层柜如下，可以看出一个双层柜也只有一个电缆进（出）线，安装空间、安装高度都可以保证，电缆头的检查、测温也不会收到影响。

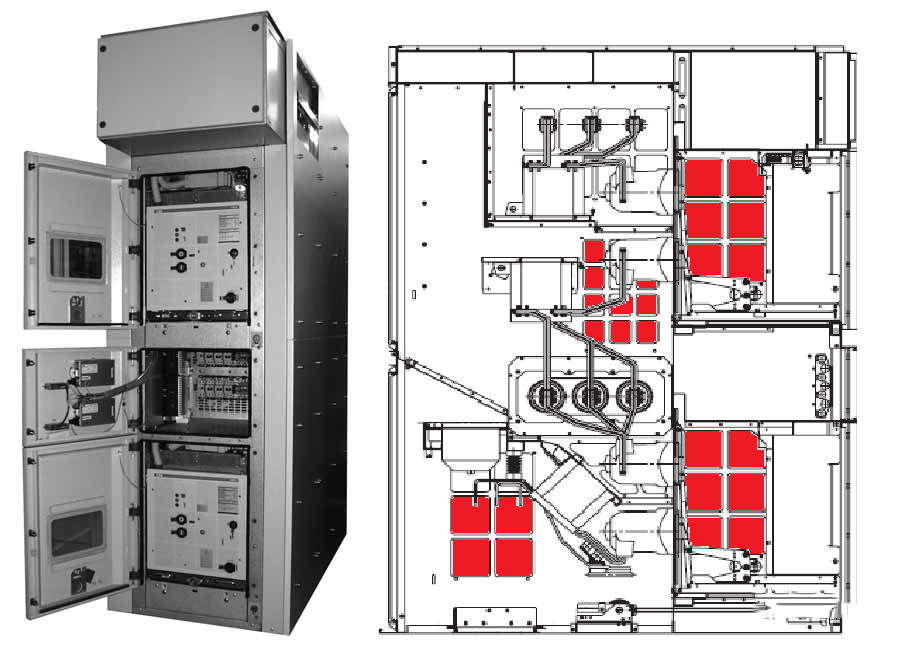

电弧释放的要求是每个高压隔室都需要有释放通道，压力释放不会对其它隔室造成影响，主要是双层柜下部断路器隔室和电缆室、母线室相比中置柜没有释放通道，一般有几种方法解决，泄压通道在中间、泄压通道在侧面等设计，通道在中间需要上部断路器高度很高，不利于操作检修，通道在侧面会增加开关柜宽度。
因此iPV-dual专利设计了下部释放通道，下部手车室向下部释放，这样即有利于下部手车的操作高度不好过低，人机关系友好，又有了释放通道，同时主接地排也在前下部，方便拼柜。
后部采用公共释放通道用于母线室、下部电缆室压力释放，上部电缆密封在金属封闭管道内，内部故障不会对电缆造成损害。

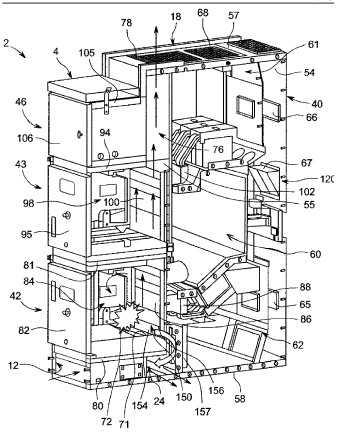

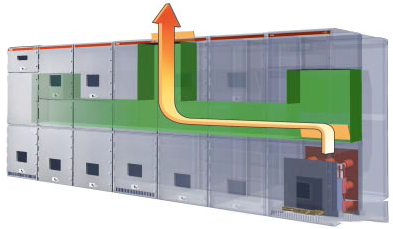

以下是几种泄压通道图:

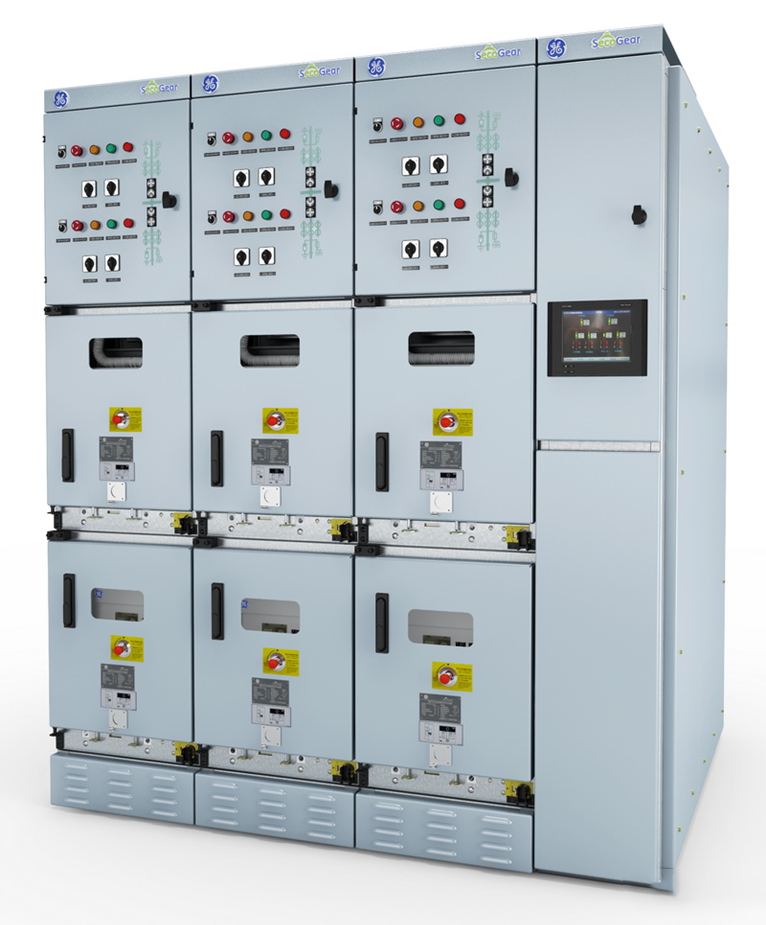

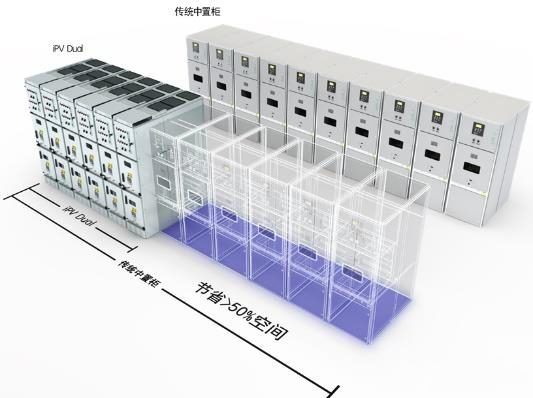

iPV-Dual 与中置柜尺寸比较和外观设计。

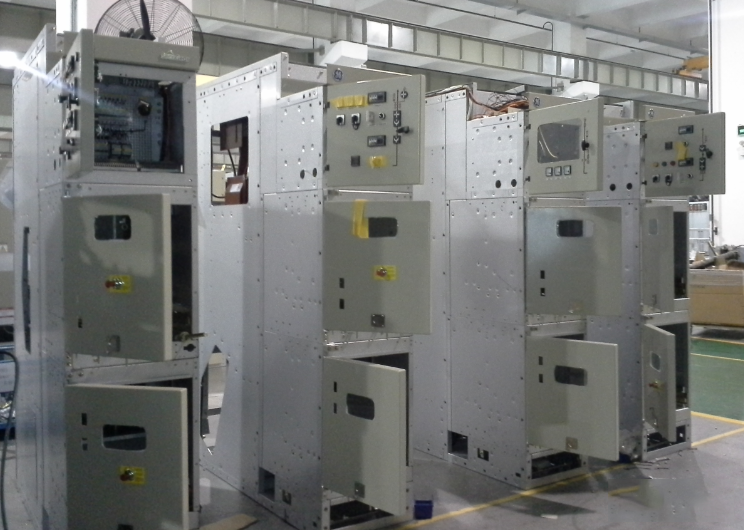

iPV-Dual应用于宁波某银行，某公寓和某地下通道、韩国电信数据中心等工程项目，550宽1500深2400高双层断路器柜，成功取代环网柜，减少碳排放。不论从占地面积、产品制造、不使用SF6都是环保安全、实现碳中和的理想产品。

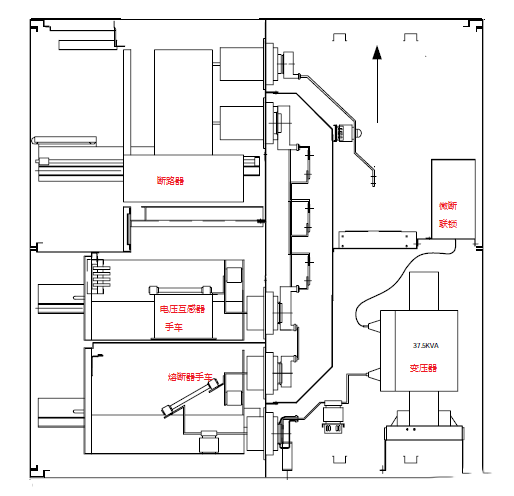

双层、多层断路器柜由于断路器可以上、下端头进线，因此母线在中间，对于FC接触器熔断器手车，只能从熔断器侧上端头进线，因此对于双层FC需要两组母线，或一组母线通过翻线到手车上端，采用电缆或绝缘铜排。
