低压柜流派
发布者：admin 时间：2023-10-26 14:58:00
说到当今低压柜流派，可以说有也可以说没有，在除去外资品牌柜、外资品牌授权生产低压柜外，国产各种低压开关柜占总量的80%，由于早期外资品牌柜凭借先进设计理念在中国发展迅速，ABB MNS、施耐德B柜、西门子8PT，以及穆勒MODAN、丹麦CUBIC、TAMCO F660等公司产品在国内大项目广泛使用，产品各有特色，普遍安全性高、价格很高。
90年代后期随着国内开关柜制造水平的提高，以森源为代表的国产开关柜开始研发，参照哪个来做就是问题，技术上、经济上、难度上等等决定了产品方向。
国产柜型：GCS
原电力部、机械部委托森源公司研制，1996年在上海通过两部鉴定
市场：发电厂、变电所、石化、厂矿企业、建筑等
型号含义
G：封闭式开关柜
C：抽出式
S：森源电气公司
额定电流：4000A
类型：抽出式
柜框架：采用型钢，均有安装模数孔（E=20mm）
5种尺寸抽屉
1/2单元、1单元、1又1/2单元、2单元、3单元
1单元的抽屉高160mm
二次插接件
1单元及以上的为32对
1/2单元的为20对
尺寸
- 高mm：2200
- 宽mm：400，600，800，1000
- 深mm：600，800，1000
基本模数：E=20mm
每面柜最多抽屉数：22个；每面柜最多可装3台ACB。
隔室：功能单元室、母线室、电缆室（240mm或440mm）
垂直母线：直角L型截面，额定电流为1000A
水平母线：位于柜后；2500A及以下为单层布置，3150A及以上为上下层布置
水平母线
优势：背后平置式，使电缆室上下均有出线通道，便于上出线
劣势：柜后检修危险；电缆室位于柜侧，柜子较宽

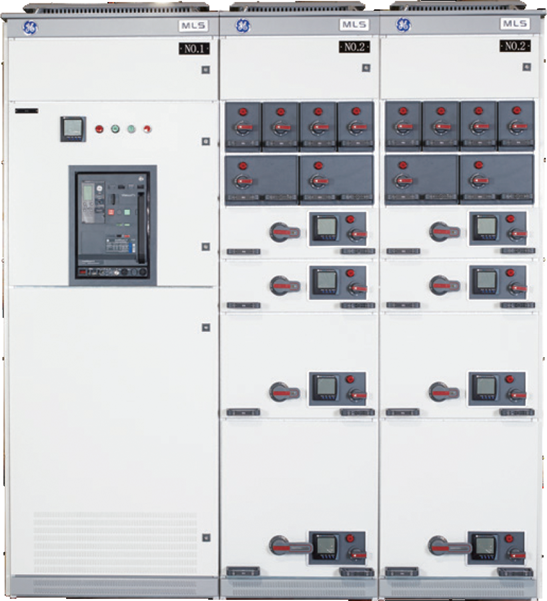

MNS拷贝版
MNS拷贝版，国内叫法不一：MLS，MDS，MZS......
适用：电厂、炼油厂、石油钻井平台、船舶、污水处理、建筑等
主要技术指标：
- 5000A，Icw= 85KA rms/1 sec
- IP00~42，分割类型2/3/4
- 固定式、抽出式
垂直母线：一般 1200A
隔室：装置小室(柜前）、母线小室（柜后）、电缆小室（柜右侧）
尺寸
- 高mm：2200
- 宽mm：400，600，800，1000，1200
- 深mm：400，600，800，1000，1200
基本模数：E=25mm
有效安装空间：1800mm
每面柜最多抽屉数：36个
八种尺寸抽屉：8E/4、8E/2、8E、12E、16E、20E、24E
骨架：带有25mm间隔的模数孔的C型骨架，骨架连接采用自攻螺丝
水平母线：位于柜的背部，可分为上下两层
垂直母线：直角L型截面，安装在绝缘多功能分隔板中
多功能分隔板（IP20）
有抗故障电弧性能
隔离装置小室和母线小室
为什么是MNS为基础，而不是B柜，MNS普遍采用塑料件，通过注塑快速生产，结构简单，适用性强。而B柜首先先进性差一点，采用焊接侧框架，开放式抽屉，安装密度低，梳型母线夹客户接受程度差，需要大量的金属、DMC模具件，生产困难，因此盘厂更愿意接受授权，以满足一些大项目应用，而不会自己做。在配套厂的努力下，现在抽屉柜基本上会参照8PT等，垂直母线设计，金属抽屉，摇进机构，最多48个抽屉。
国产柜型：GGD
1991年由原能源部低压成套开关设备联合设计研制组（NLS）研制，1992年通过能源部的鉴定;
适用：发电厂、变电站、厂矿企业、建筑等
型号含义
G：交流低压配电柜
G：电器元件固定安装、固定接线
D：电力用柜
类型：固定式（不分隔）
额定电流：3150A
柜体骨架采用冷弯型钢局部焊接组装而成
安装：离墙安装，不能靠墙安装
短时耐受电流（1S）
15、30、50kA
尺寸
- 高mm：2200
- 宽mm：600，800，1000，1200
- 深mm：600，800
电容补偿柜：GGJ1、GGJ2
国产柜型：GCK/GCL
由天津电气传动研究所研制
型号含义
G：封闭式配电柜
C：抽出式
K：马达控制中心 L:动力控制中心
适用：发电厂、变电站、建筑、高层楼宇、工矿企业、冶金等
额定电流：4000A
类型：抽出式
优势
- 价格、MCC柜宽小（600mm)
劣势
- 安装密度小（每面柜最多抽屉数：9个；最新的可装18个）
尺寸
- 高mm：2200
- 宽mm：400，600，800，1000,1200
- 深mm：800，1000
基本模数：25mm
柜框架：采用C型型材，均有安装模数孔（E=25mm）
三种尺寸抽屉：8E、16E、24E
隔室
- 水平母线室（在柜顶前部）
- 开关室（在柜前部）
- 电缆室（在柜后）

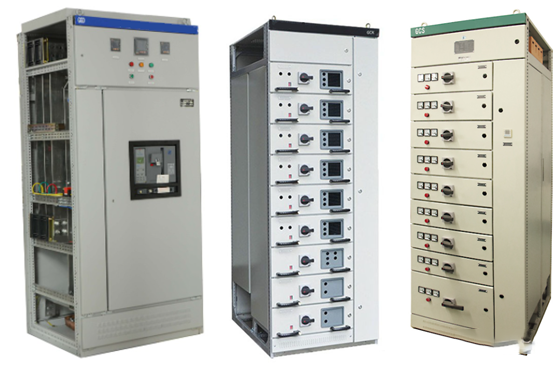

GGD或其改进型，固定式还在应用。 GCK很少应用了。
国内企业对于进线柜或固定分隔柜，会采用随意设计，不会参照B柜等垂直母线设计，怎样省铜排怎样来，标准化差，因此也没有风格、流派可言。
