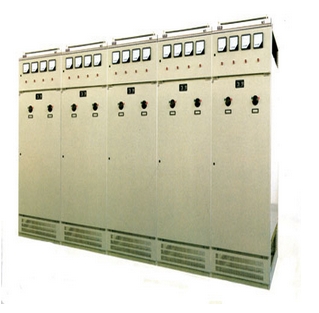

MNS低压抽出式开关柜

概述

   MNS低压抽出式开关柜（简称开关柜）由动力中心柜（PC）和电动机控制中心柜（MCC）二部分组成。适用于交流50Hz-60Hz，

额定工作电压660v及以下的控配电系统。广泛用于发电厂、变电站、工矿企业等电力用户，作为动力配电，电动机控制及照明等配电设备的电能转换分配控制之用。

  本开关柜除一般陆用外特殊处理后还可用于海上石油采平台和核电站中。

  本开关柜符合IEC439、ACE0660第500部分和GB7251-97《低压成套开关设备》国家标准，

ZBK36001-89《低压抽出式成套开关设备》专业标准。

产品特点

  结构紧凑，在较小的空间内可容纳较多的功能单元，节省用户投资。

  柜体能背靠背地排列，同一柜体可自由组合成固定式和抽出式二种型式。

  结构通用性强，组装灵活，可按工作和环境的不同要求，设计出相应的防护等级。

  全部选用标准模块、系列标准化，方便工程设计人员设计选用。

  设计独特的机械锁定机构，操作灵活方便，勿需特殊复杂工具。

  大量采用高强度阻燃型工程塑料组件，操作人员人身安全有保障。

  根据电缆出线方式的不同，可选择电缆侧出线或后出线两种方案。

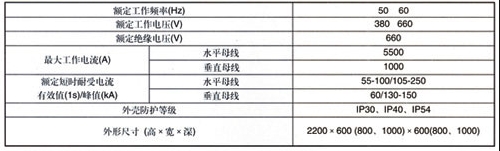

  技术性能高，主要参数达到当代国际技术水平。

使用条件

  周围空气滥度不高干+40度，不低于-5度，并且24h内平均温度不高于+35C。

  大气条件，空气请沽，相对湿度在最高温度为+40℃时不超过50%,在较低温度时允许有较高的相对温度.

例如+20℃时为90%. 但应考虑到由于温度变化，有可能会偶然地产生湿度的凝露。

  海拔高度不超过2000m.

  本装置适用于以下温度的运输和储存过程:-25度至+55度的范围之间.在短时间内（不超过24h）可达+70度，

在这些极限温度下装置不应遭到任何不可恢复的损伤，而且在正常的条件下应能正常工作。

  如果上述使用条件不能满足时，应由用户和制造厂协商解决。

  当本装置使用于上海石油砖采平台和核电站时，应另行签订技术协议。
